续：有懂金属加工工艺的高人么？乔思伯U2做到了。

现在有1块厚度2mm的金属板1，我想在上面钻个深约1.5mm带螺纹的孔，而且另外一面不被钻透。到时再用另外一块金属板2通过螺丝跟金属板1固定。现在一般加工厂能轻易做到么？
以上是之前发贴的内容。传送门https://www.chiphell.com/thread-1120210-1-1.html

帖子里大部分人都说不可能做到。
可刚刚无意中看过乔思伯U2，其主体是采用2.0的铝材。
右面板和前面板，顶面板的固定却能做到。

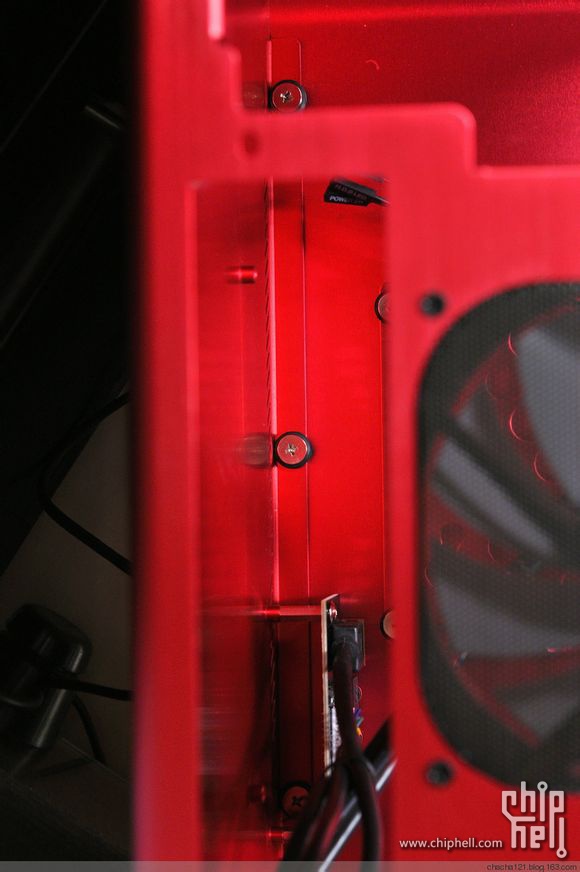

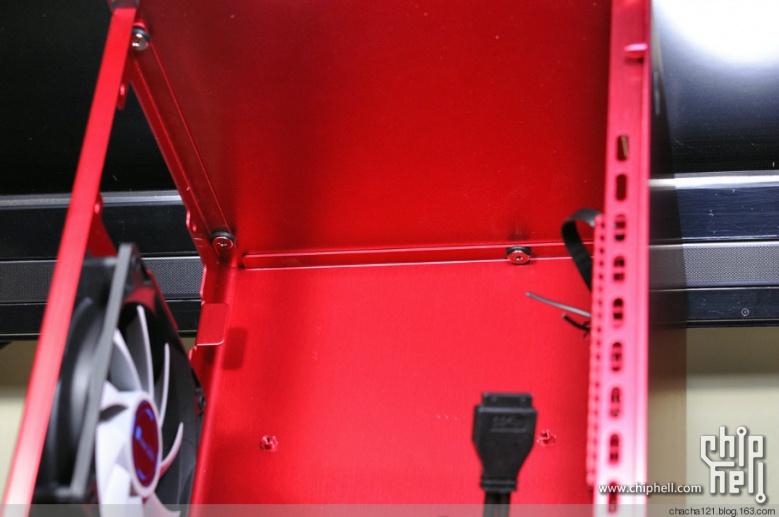

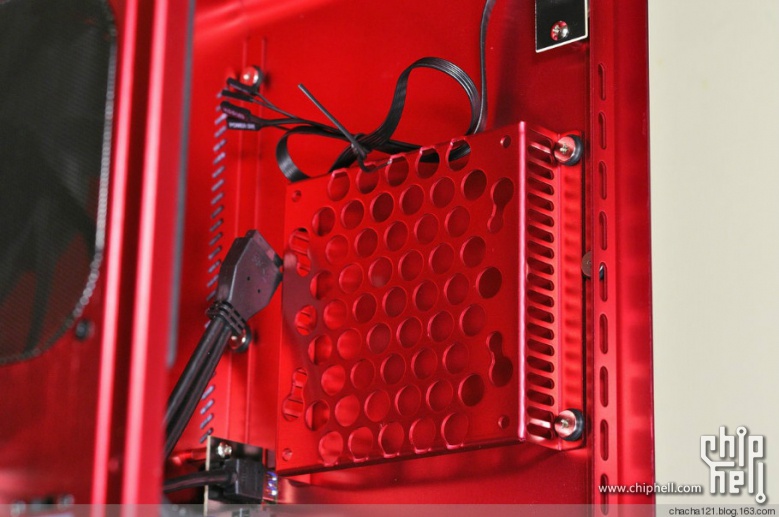

我没有U2，下面3个图都是在网上找到的。带黑色垫片的那几个部分。
有什么窍门么？

我看上U3 不过主板那些要全部换就算了

不明~~~

懒得折腾了，水水就行了

不太懂啊！

不知道楼主想干什么

后面没透？不知道 这么浅也能攻丝？自攻丝的我只见过木头~？

我想做机箱。

我以前也折腾过，劝你还是算了吧。我家2楼小黑屋里还躺着个半成品的ft03

应该没透。看了这么多装机贴，如果透了的话，肯定有人会提到。

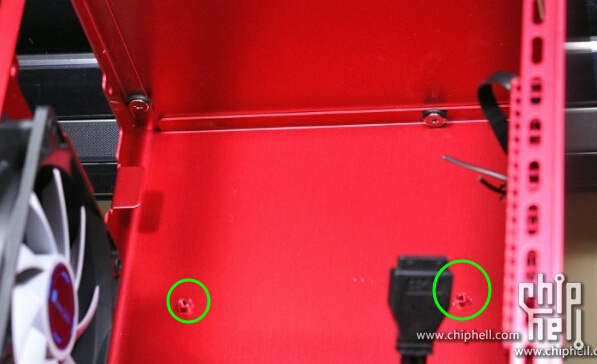

注意看绿圈内的结构，很怀疑上螺丝部分也是这种结构，这样的话实际攻丝就不止2mm的了，再者就算厂家做到了，一般的DIY也很难做到，还不如改变下设计巧妙的吧螺丝孔藏起来

嗯，想试试，也没指望能赚钱。

兄弟，你想的真远

嗯，图中那部分应该是压铆

哈哈，是想的远。8字还没一撇就想到赚钱了

建议电焊

镶的，

楼主是想DIY还是成批生产？问问题要清楚表明目的

成批的话并不难啊，只要在铝板上压嵌个六角超薄螺母就可以，当然螺母是超薄的，俯视看比普通螺母大一号。

没有必要，螺纹的螺距都很大，这么薄都壁，做批量报废率很高，使用点焊不是挺好？

这工艺问题对DIY还是成批生产都一样啊。DIY也是找厂家去做。
只要在铝板上压嵌个六角超薄螺母就可以？压了超薄螺母在机箱表面看不出来？

楼主想做铝机箱？

1.5mm深的螺纹孔？你打算用什么螺丝，多大螺距的？

是啊，前几天还问了做不锈钢做机箱的事呢，还是觉得做铝机箱合适

引用下SilentGrace的图,谢谢!

绿圈中的是压铆螺柱,而且高度也超过2MM,M3规格的最低应该是4~5MM,所以图中放了垫圈.
但安装压铆螺柱要冲压机床,不是人手就能搞得定的.

只做几个没厂家鸟你啊


没痕迹的

这成本不低的哦，你还得用专用机器上色

螺丝还没定下来，要看实际工艺吧。如果像图中那样，假设只能用m3的，那我就用m3的

太薄 铝太软成功了 滑丝也是很容易的

放了黑色垫圈的部分，与绿圈中的螺柱，我感觉用的不是一种型号的。

外观像是点焊上去的，不过铝制好加工么？ 不明觉厉

那部分正常情况下不要动吧，就减少了滑丝的可能。

应该不是焊上去的，反正加工后贴的比较紧，很结实

正常厂家在同一个产品上,很少用不同规格的螺丝
用了不同规格的螺丝除了要增加采购成本外,也增加组装的麻烦.
像机箱这类简单的结构,大多都是通用M3

但图中的应该是铝订,因为能阳极氧化,应该市场上不太好找.应该厂家定做的.

是用的铝钉，否则不好氧化。
即使是用M3螺丝，但是机箱上用的螺母可能就不同了，我是指螺母的形式

看过木工全书，发现现在的电钻还是很厉害的。如果楼主动手能力强的话，借个电钻，在钻头上用胶布标记好深度，慢慢打进去。再用攻丝钻头攻丝，一样做好标记。注意钻头孔径小于攻丝钻头的直径。攻丝钻头直径和你用的螺丝匹配就好。

定做螺丝这种小金属件,通常起定是1W.
如果定两款高度不同的,也就是要定2W,除了增加成本外,在生产过程中也要做相关的防错措施.
如果一种高度可以通用,我想不通为什么要增加两种,能做这种事的设计师不是新手,那就真是有病.

没关系啊。像乔思伯这样的大厂家，定做2w个铆钉毛毛雨，肯定能用完。

我感觉u2上用的是2种，需要的螺柱高度不同，不得不用2种

劝你放弃，个人搞箱子，铝箱子比不锈钢要难，太容易变形，一个小失误，对于强迫症患者，可能就是报废，不锈钢的，如果开错空，补补，还能勉强用

技术难度有点高啊，不好控制吧。。

好骚

这个要借用CNC机床或者钻床可以做到。如果要保证精度的话，建议还是CNC数控机床来弄吧。

曾经考虑过自己做技术，后来一算成本和所要的设计时间，立刻购买了个现成的ft-02。
图片看起来像点焊，铝螺母？

自己不动手，找厂家做。

怎么做？是打孔上螺纹，还是压铆？

攻螺纹的难度会比较大，毕竟深度只有1.5mm。还有就是你的螺丝是多大的？这个要考虑的参数太多了。

其实不一定要带螺纹，只要打个眼。到时拧螺丝进去，别住就可以了。螺丝还没定，m3的即可。

我给你做一个简单的三维示意图吧。看看。

加工中心能做到，业余条件也行~打孔再攻丝。丝锥要改动

这是不可能的，你拧下来就知道乔思伯是怎么做的了
