27寸4K广色域显示器DIY流水账哈哈

水区人多，就发这儿吧~
之前在那个DIY网站看到有人DIY了一个，瞬间长草，也立马拔草。。。
万能的X宝下单到货（第一块到的破损。。。没签收，给我换了一块，后来不知道怎么处理的，没管）
DIY期间断断续续拍了点照片，跟大家分享分享

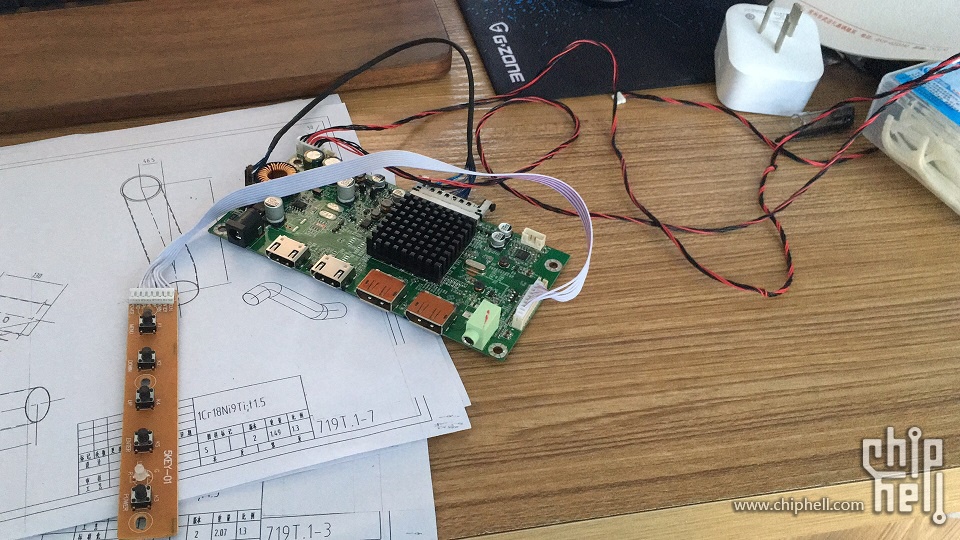

▼这个就是收到的驱动板，


▼这些奇怪的信息，百度也不知道是啥


▼IO一共有两个HDMI两个DP，一个音频输出，一个电源口


▼放到面板上合个照。。。驱动板上接出来的线有：信号排线，黑的那个，两根LED电源线，分左右，还有一个按键板


▼收到了总要点起来试试啊，你说看到的那个显示器是我的UP2516D。。。当架子用了

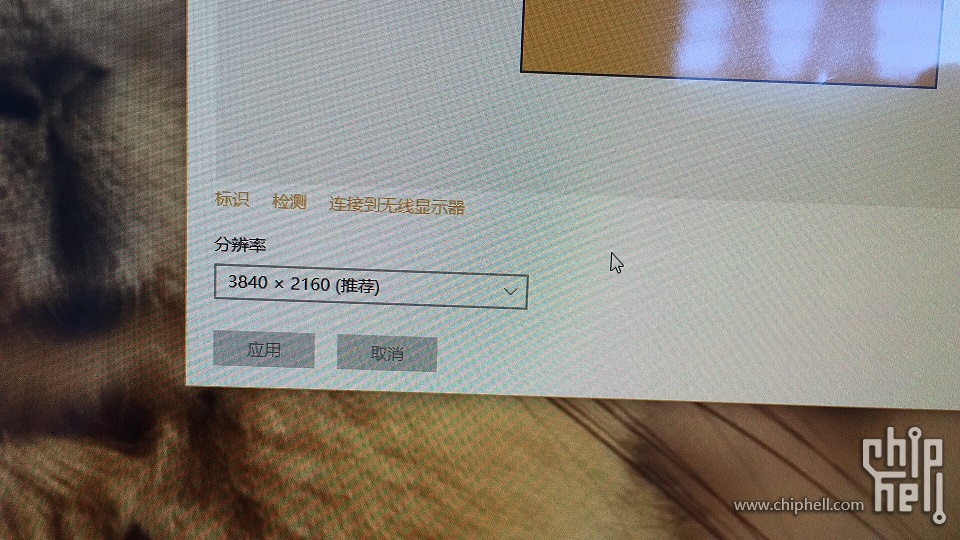

▼点亮没问题，就是。。。这颜色不太对劲啊。。。先不管了

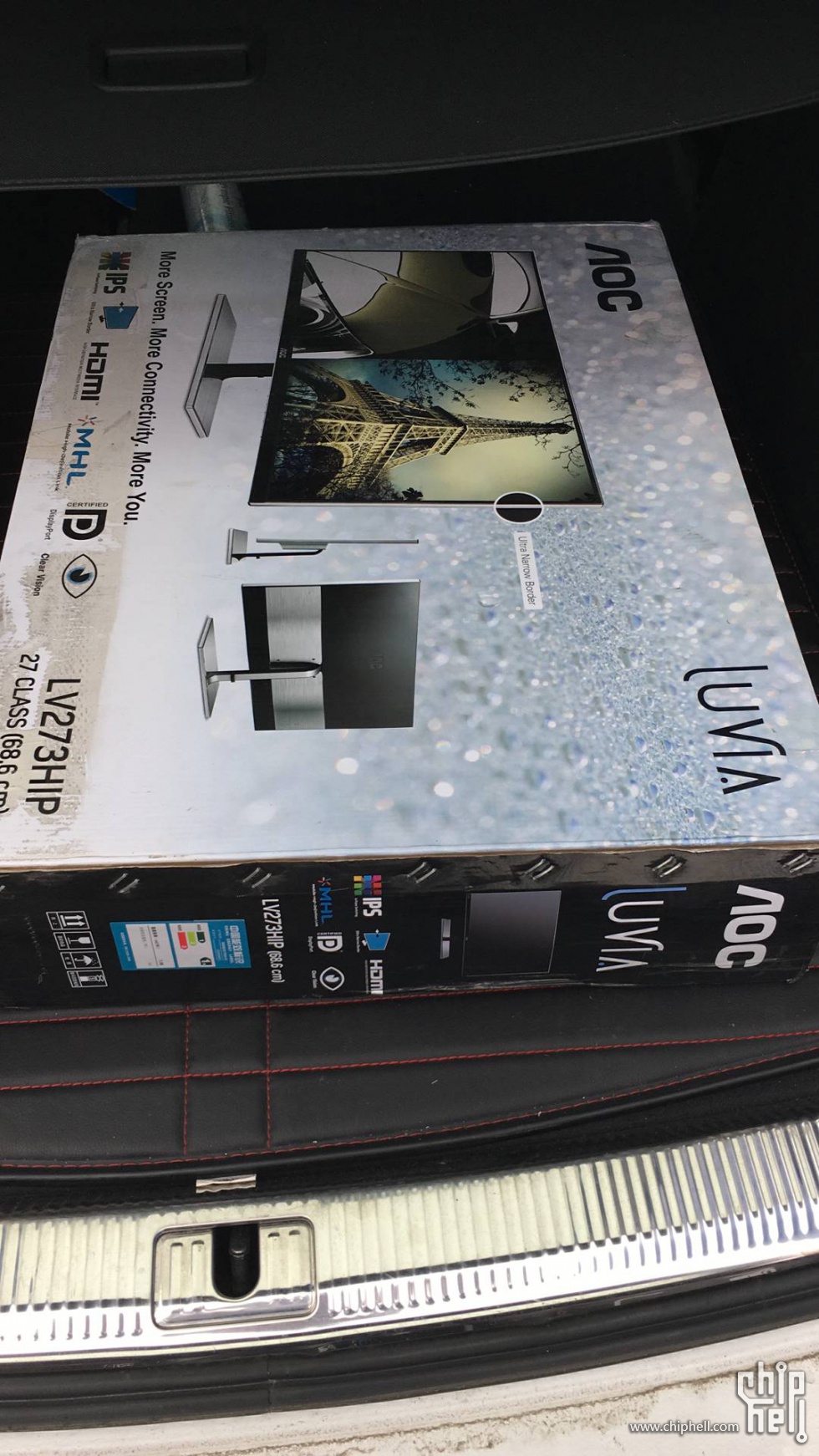

▼收到一个AOC的什么什么二手显示器。。。


▼到手就开拆。。。

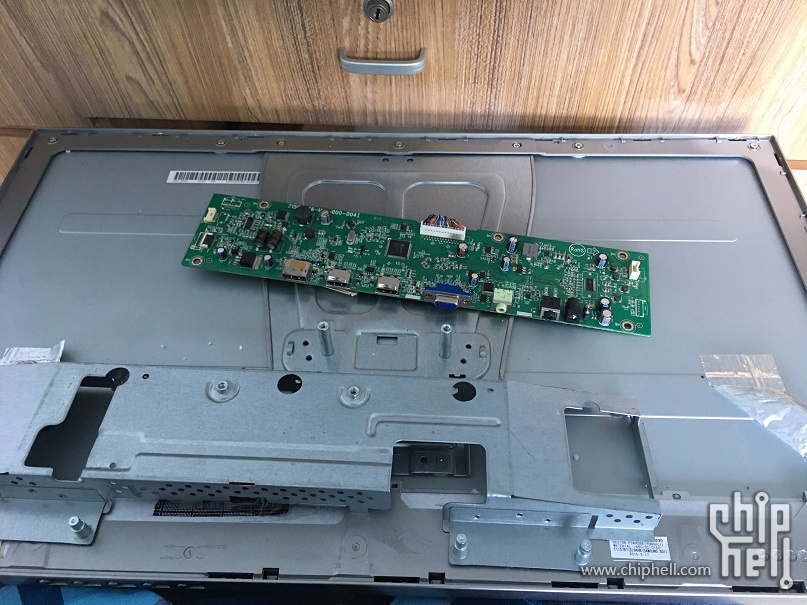

▼原装的驱动板好大啊。。。好长一根，对比一下华强北的野鸡驱动板。。。

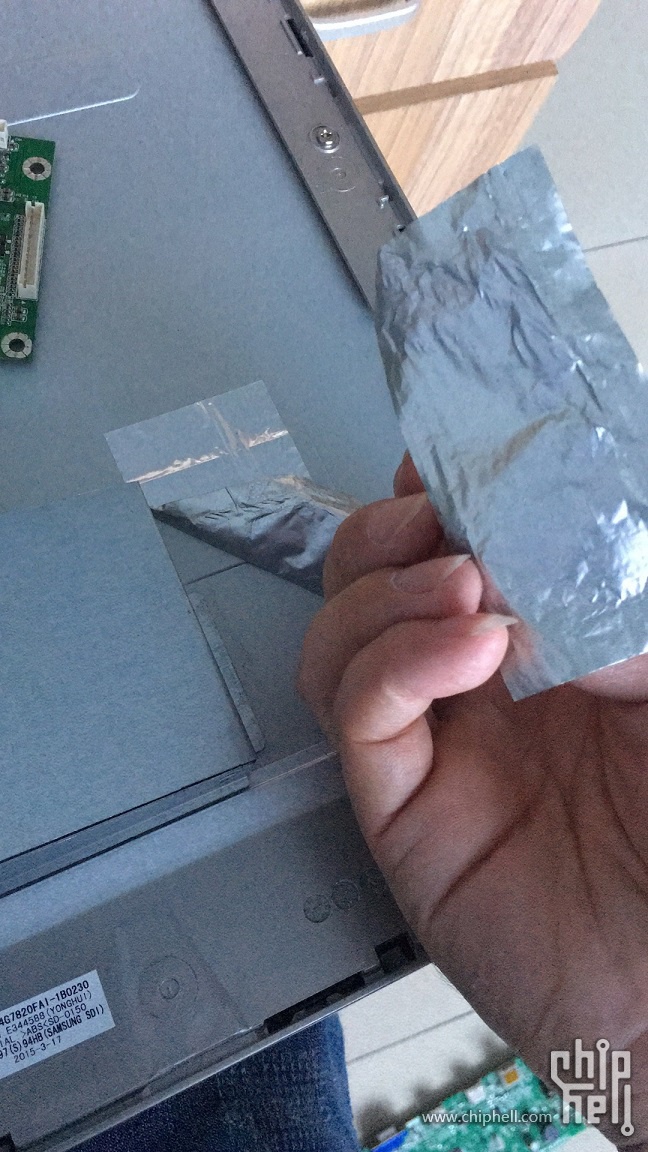

▼AOC这个显示器做工也真的可以。。。驱动板外面的铁壳子没有任何螺丝固定，全靠铝箔胶带


▼接下来就是各种问题的解决了，幸好，两个驱动板宽度差不多


▼大概比划了一下。。。把要切割的地方画出来




▼然后发现。。。家里没有合适的切割片啊。。。立马跑去市场上买切割片


▼看上去还可以，然后PCB跟外壳之间用铜柱固定，好像没拍照片


▼背面的固定板尺寸也有点不对，也稍微切割一点点，然后装起来


▼其实一开始不是这样的。。。试用的时候是这样的

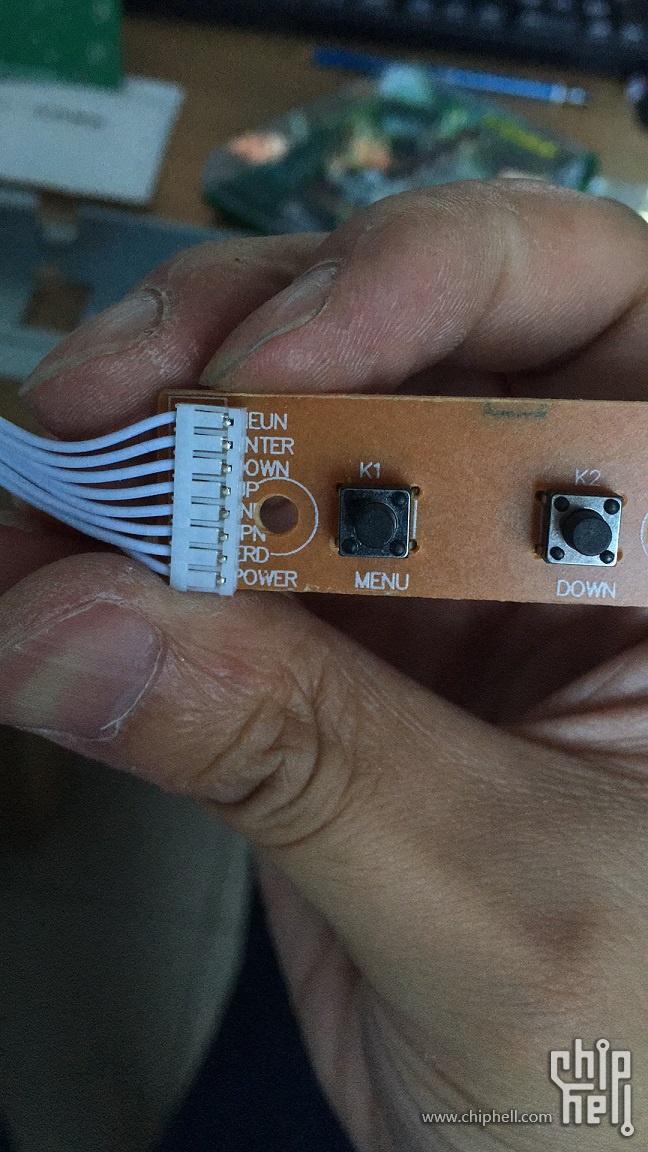

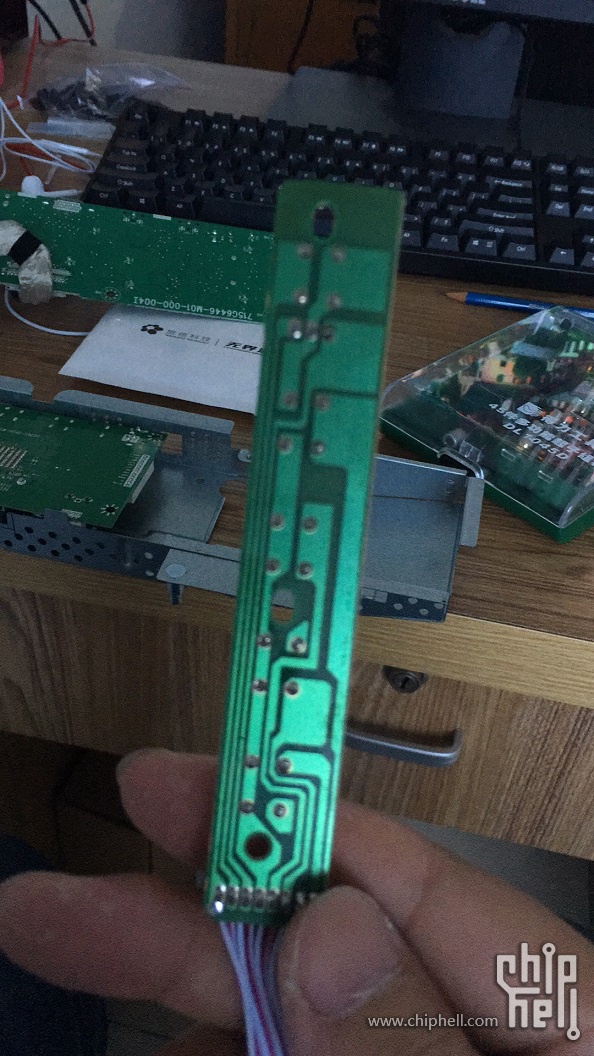

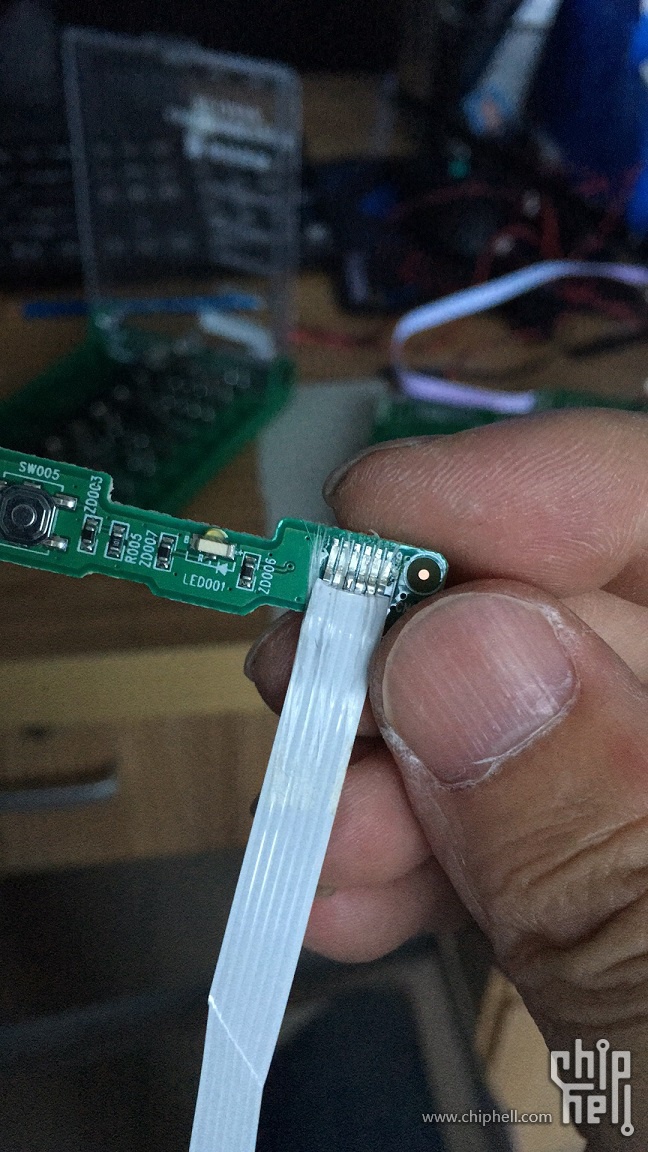

▼然后又出现个问题。。。原本显示器带的按键板是6pin的。。。然后也没写线序定义啥的。。。野鸡驱动板配套的是8pin的。。。
搞不懂了，。。我也没心情测线定义了。。。






▼最后开始合棺。。。。合盖。。。
更多的问题出现了。。。
其实主要问题出在，这块面板的厚度比普通4K屏厚。。。所以好多地方合不上。。。
甚至整个屏幕都凸出在外框外面了。。。也就是说。。。更脆弱了，没有任何保护




▼前面那条下黑边里面本来还有一条塑料条，起固定和固定按键板作用。。。按键板不用了。。。就拿掉吧。。。不然那条东西也扣不上。。。
不扣的话面板内部排线全部裸露。。。危险又不好看。。。


▼至于按键板。。。。3M双面胶伺候


▼还有一个地方失误了。。。
支架固定的地方跟信号排线干涉一点点。。又是割割割


然后就差不多完工了。。。
▼还有就是擦擦洗洗。。。





▼至于色彩问题。。。我在显示器设置里面改动了一下，好了很多。。。
但是跟UP2516D的广色域比还是有很大差距。。。
上DELL
下山寨货


但是后来又发生一个小插曲。。。
我系统里有加载了Adobe RGB 1998的icc配置
但是好像对新屏没起作用
然后有一个偶然，我开了复制屏幕（之前一直是扩展）
突然色彩就好多了~~~
肉眼看不出跟DELL有啥大差别了。。。
突然就加载了、、、呵呵哒~

本次DIY流水账到此结束。。。
最大可能的保证了原显示器的外观。。。

目前还要想办法租借一个校色仪，到时候校色结果再跟大家分享吧~
ID图镇楼

挺好的，楼主成本大概多少啊，2k？

我想知道楼主烤机没？没冒烟吧？

看得我都要起草了！！！！！！！！！！！

看了感觉好麻烦。。。

发热不大，一开始我照着卖家说的买了个12v5a的电源，有点烫，然后换了个台达的12v10a，温温的

如果只是想能用就好，很方便，要弄得好看就麻烦

2k卖你你要不嘿嘿

折腾起

牛逼了 心痒痒

我也长草了。最近没钱折腾。以后搞

我也长草了。最近没钱折腾。以后搞

以前在淘宝上找过，有人做完整的解决方案，壳子什么的都弄好，但是价格就没便宜多少了，还没保修，不如京东买了

看起来感觉好像很不错，很屌的样子，有没有想出成品！

这个屏幕延迟14ms，拖动快的话会不会有残影

lz动手达人

关键还要弄外壳 好麻烦

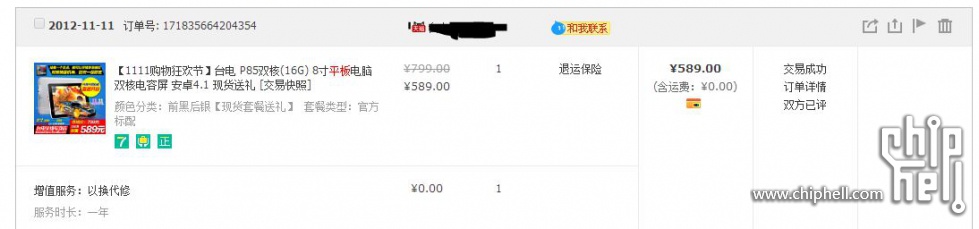

三年前（14年）把曾经上大学时候（12年）买的国产安卓平板拆了（8寸 1024*768分辨率）
渣渣台电，实在是垃圾，各种小毛病，后来再也没有碰安卓平板的念头

然后淘宝买了个驱动板，点亮，能用，装机的时候当个屏幕用下，

但是理线真的太麻烦了，没有定制的外框，怎么弄都不好看，看过楼住说的那个帖子，也收藏了，但是理线真的就像楼主那样，怎么弄都不好看，

长草的心里请克制，现在我买的那块驱动板还在，能点亮，但是我也就点亮过3次，其余时间吃灰中

再多回复一层，

外观党，轻微外观党，能接受部分瑕疵党，对与diy屏幕还是要慎重，毕竟屏幕外壳不像机箱，随处有卖，实在不行，定制加工也可以。

屏幕外框可不是随便加工就ok的。

那种只享受diy乐趣，对外观没有任何要求的，可以尝试一下，毕竟一块好屏幕就算不贵，也得千把块，买来吃灰不痛快。
话又说回来，显示器又不算贵，家用还是买一块吧，家里搞装修要搞一整片屏幕墙，当我没说，一般家用也没有搞屏幕墙的吧

老乡这动手能力刚刚滴啊！

感觉有点复杂，还是买现成的，还能保修。

没市场啊。。。之前有考虑过

哪看到的14ms...

最烦的就是外壳了

我之前考虑过加工个外壳。。。多种方案。。。成本都过高。。。除非有量

现成的。。。12999.。。

想要的人肯定还是占多数的！

确实加工很不容易，金属外壳，绝缘是一个问题，外壳设计，材料，cnc选用，都是问题，

塑料外壳，这个就更不用说了，还得开模，

亚克力外壳，只能简单的用用，比较丑，

纸箱子外壳，恩简单实惠，但是实在是

金属外壳绝缘不是问题，但是怎么成型？整块铝CNC？会变形，代价太大，冲压成型、铝压铸，都要模具。。。
塑料外壳要注塑模具。。。

我前几天看到你帖子的时候在想 驱动版？卧槽 热熔胶粘一下哇 什么外壳 直接靠在那里用 后来想想 还是不行

。。你的手好了？

额。。。不能拎重物

难看的~~~

所以注定这个只是少部分不在意外观的diyer玩玩的

这个和原装的有什么区别 老铁

外形区别。。。
驱动板区别。。。
校色区别。。。
质保区别。。。

我也搞一个 把家里的27的换了 哈哈

定制外壳成本是个问题啊，能用到时简单，太简陋了..
LZ到时候校色后看看什么样
另外，色彩最后效果跟驱动板有关系吗

交易区有出租校色仪的，楼主可以去看看！

有点关系。。。
具体多大关系就不清楚了。。。
我也不是专业的。。。
但是我觉得只要是支持10bit的驱动板再加调色。。。问题应该不大

有个坛友说借我来着。。。好像还没回家

so赶紧调色试试吧

上个礼拜说这周三回家了借我。。。然后还没动静

旧显示器建议用2709这种老式CCFL面板的，这种面板很厚，它的外壳绝对可以完美的塞下新4K面板

另外这一套多少钱？还有货吗？我有台屏碎的2709，正好DIY一个玩玩

边上包边的那种？
不能用额。。。
只能套用无框的
有框和无框的面板不一样

办法总是有的
只要能塞进去就可以

会遮挡住有效显示范围

楼主，你说弄个木头的外壳行不，毕竟木头好弄还便宜
