网络这么布置行不行？求指点

给你来个直观的：

确实太复杂了

备注（我家的无线终端差不多100多一点）：

AP是5网口的，足够扩展了。

光猫

路由器

8口POE交换机

AC

AP

NAS

路由器+交换机+AC

UBNT 的 UDM或者UDMpro 就三合一了

不知道楼主的弱电箱（弱电间）有多大 现在是正在装修阶段么
布线最好还是多考虑几个点位 中间加AP或者网线直连都没有压力
如果不是装修阶段 就只能考虑无线中继 从连接模式上来说 几个设备的对接没什么可说的 主要就是无线的覆盖 ap面板可以考虑起来

现在主要就是光猫越来越大,路由器也越来越大,现在有那种集成光猫和路由,又能有科学啥的么

哪家的路由啊？

没布线的话，一个中心交换机就够了，看户型大小通过有线连一些无线AP就行了

已经装修好，不好重新布线的情况下，统统替换成支持mesh的无线路由

关键是不要舍不得旧设备，想把它们都用上

图片里面有多个POE交换机是一开始没看对，买了百兆的PEO交换机，而且接口数量不够，我还得买。。。

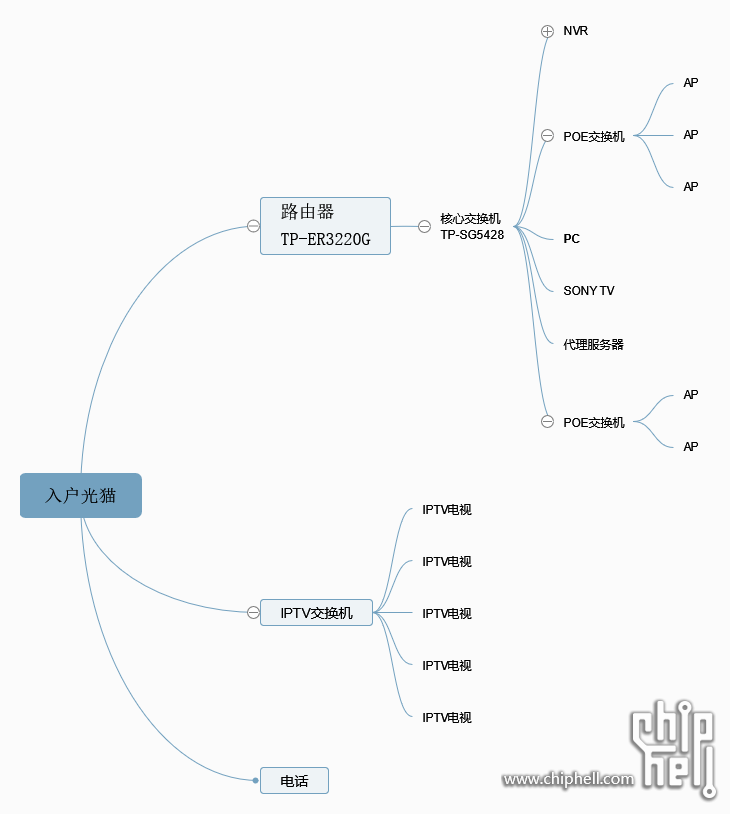

家里网络都是往核心交换机上插，这样。
大概只有PC-核心交换机-代@#@#@#理服务器这里根据需要可以上万兆或者2.5G网络，因为这里的服务器可以使用ESXi，功能就多了。当然，如果这样的话，图片里的设备是要换的。这看你的工作，或者爱好？
我觉得应该把路由器和交换机，包括POE交换机分开是因为价格，那如果楼主觉得空间更值钱的话有3合一体的。楼主要买的话可以去咸鱼或者1688，淘宝是有限价的，付款前一定磨价格。

百度脑图。

很对啊。我觉得也很直观。

简单点，光猫---》路由---》16或者24口poe 交换机，然后所有的都接交换机上就可以了

为什么不买个8口的POE交换机，4POE+4非POE的也行啊，两台交换机没必要

让光猫拨号，省个路由器。

节点越少 问题越少 网络布置原则：结构从简 设备从优

什么设备 这个

不复杂，复杂的是你没提前布线，各种飞线才老火

去掉交换机，AC很多是带poe功能的，一般路由器都有多个口 归到同个网段就行了，很简单的

我跟你差不多，
光猫
路由器
交换机
ac nas
ap

统计下到底有多少终端设备啊

闲鱼上买个八口的netgear poe交换机还不够你用？加上路由的网口至少十个口了吧。
家用不需要ac，既然用了poe，那就买胖ap好了。有钱的推荐aruba，反正也不需要ac。

目前 不跨楼层 AC88u 加 wisp 足够了

铁血，你的ap是哪个型号来着，TP的2600？

TL-1308GI-POE（5网口的）

TP全家桶

第一层交换机接所有，口不够换大口的，应该就比较简单，，，

我选了2600
