ASUS苏州研发中心走马观花~

苏州这个ASUS的研发中心如今担任着越来越重要的角色,除了板卡中低端的产品逐步从台北总部往苏州这种转移研发的新品份额,同时还要担任ASUS其它产品的研发和实验工作,不过我的确不是第一次去了,印象当中好像是第三次,所以这次看得也就不像以前那么仔细,随便看看拍拍走走看看吧~

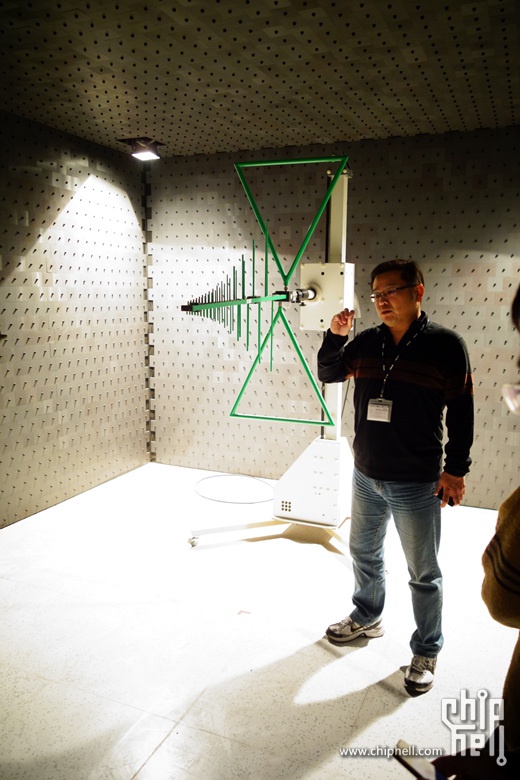

这是一个电磁波干扰测试的密室,台干正在给大家解说测试的原理.

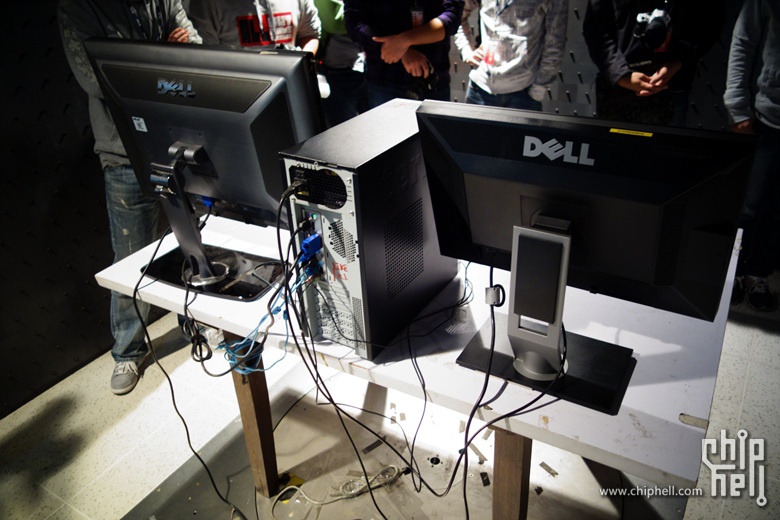

测试平台很高端,看到左边那台Dell 3008没有,不禁让我想起了上上周才卖掉的那台,哎~

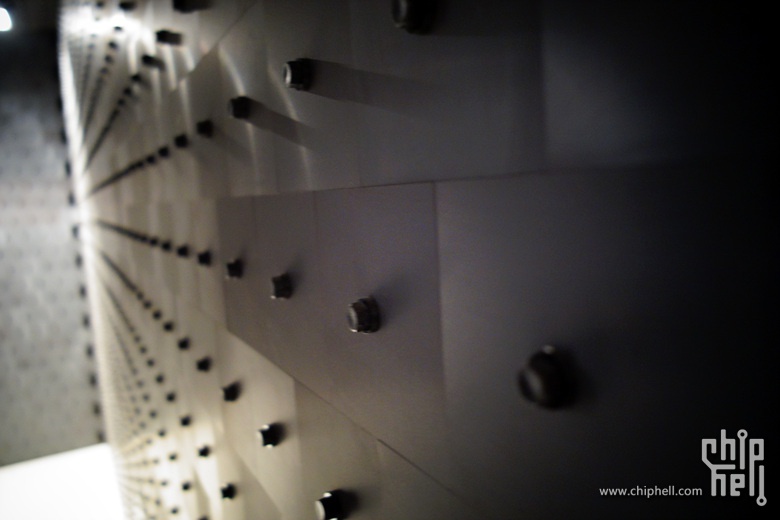

整个密室的四周都用这种镀锌钢板密封.

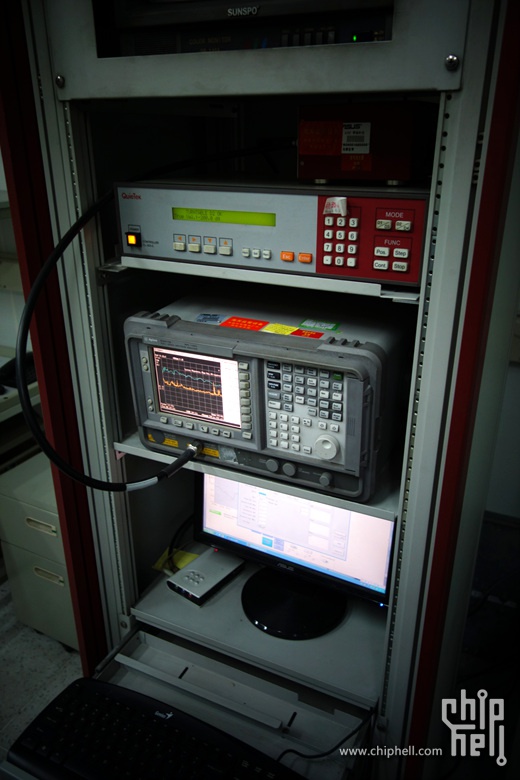

外面检查数据的仪器,看得懂么?我也看不懂,太正常不过了~

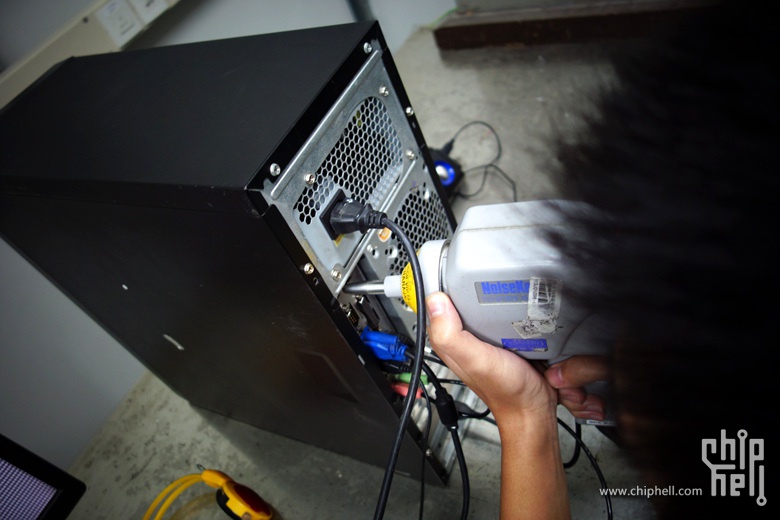

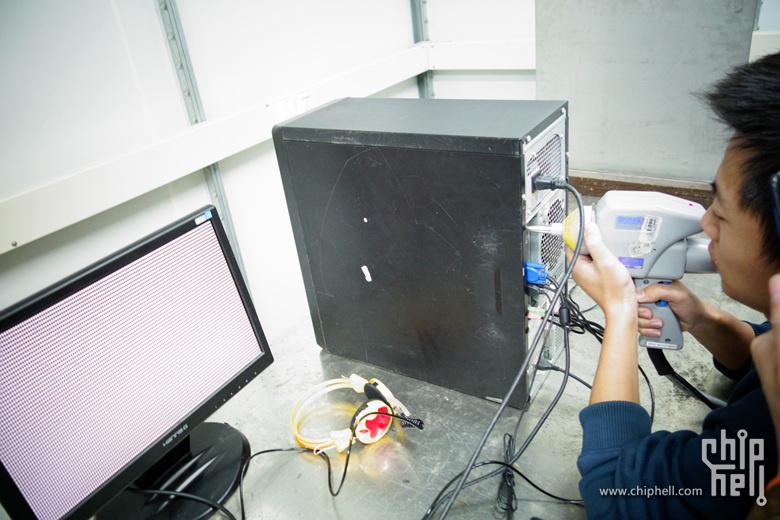

这里是I/O接口静电的测试,小伙子拿着把静电枪在那里打啊打啊,听说最高电压可以打死小昆虫,打人一定很刺激很来感,可惜公开场合我没有提出怪癖的勇气~




Power部门在测试主板的供电.

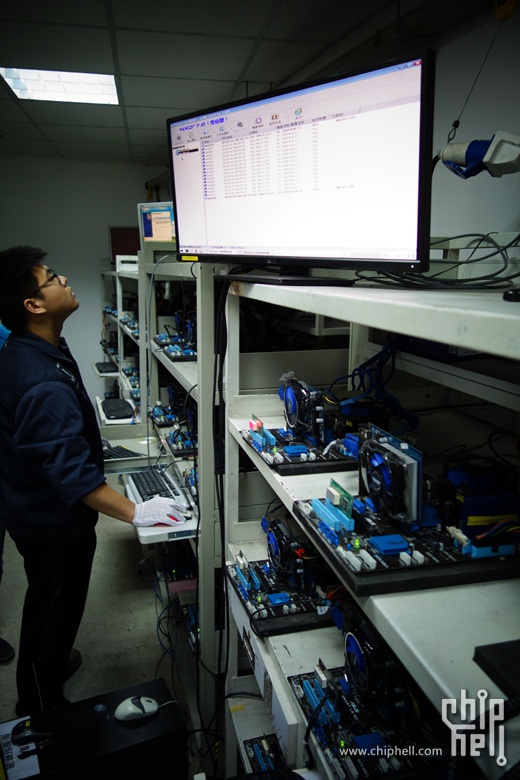

这里是24x7跑稳定性测试的地方,一些显卡居然是影驰的,为什么会这样呢,难道就因为影驰出名的容易花所以才需要测配合主板的稳定性么,不解~

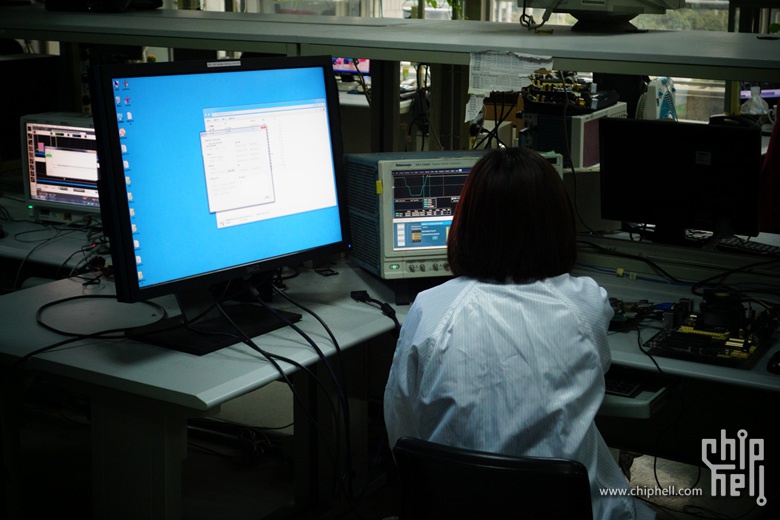

又是一台30"的大显示器,但其实这张照片是妹纸的背影而已,什么部门在干嘛我不记得了,我眼里只有她的背影~

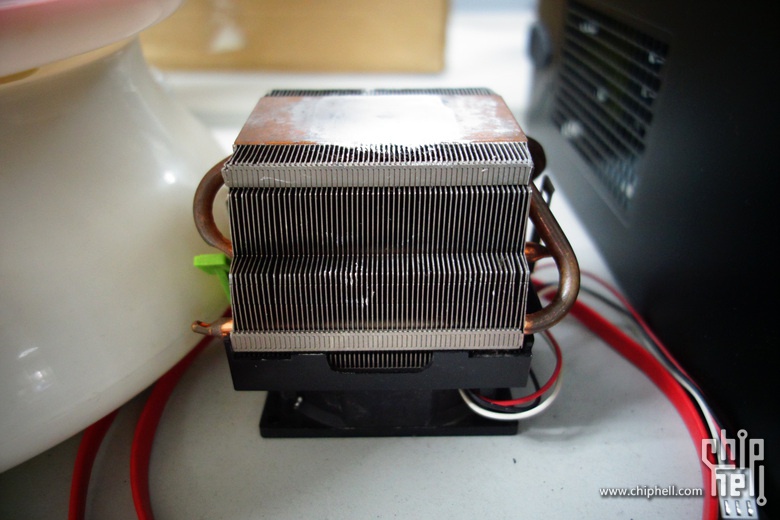

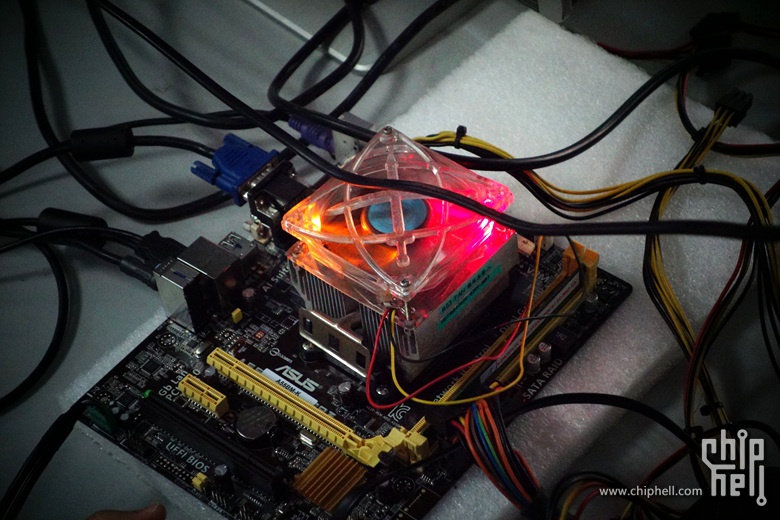

这2个CPU散热器瞬间激起了年少时的点点滴滴~

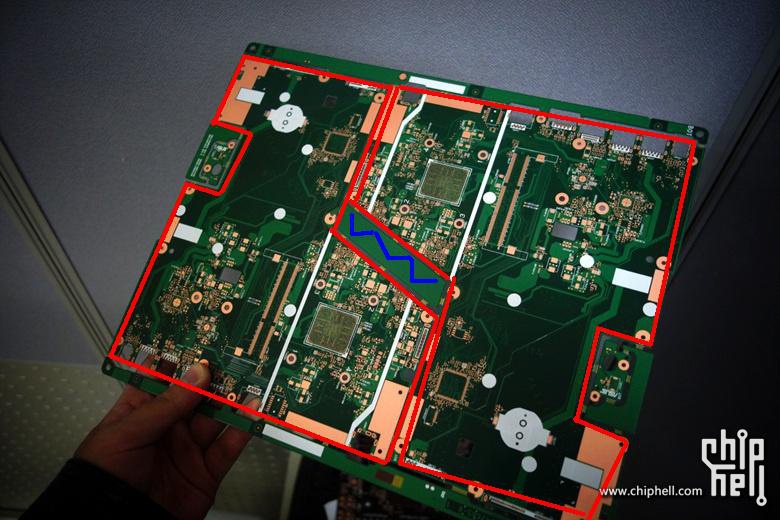

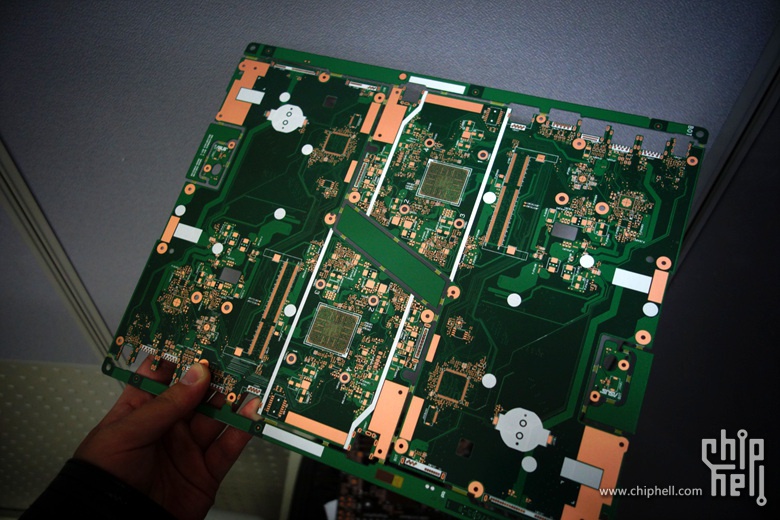

绿色主板PCB也是,这年头真的不多见啊,看版型似乎是Server平台上双路用的.

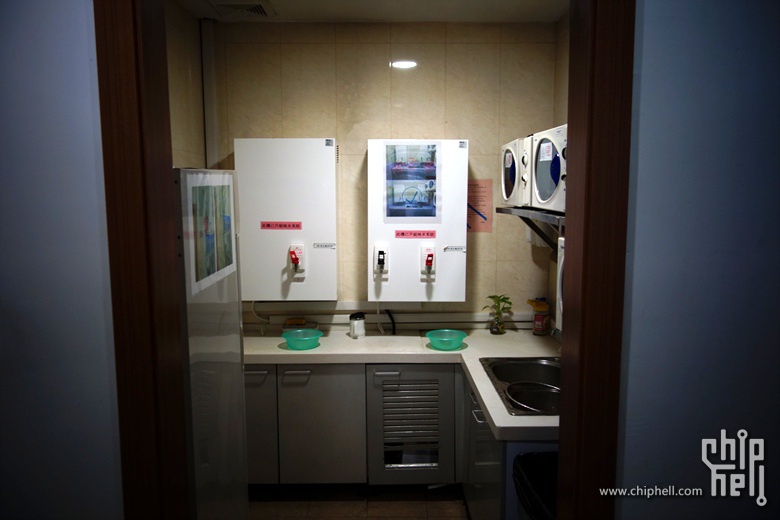

整洁的茶水间,但居然木有免费饮料,员工们你们应该抗议啊!


一个部门工作台上摆放了一堆人偶手办~


当然最喜欢我的,还是非小贱人莫属了~


这是什么玩意,看上去很高端洋气上档次~

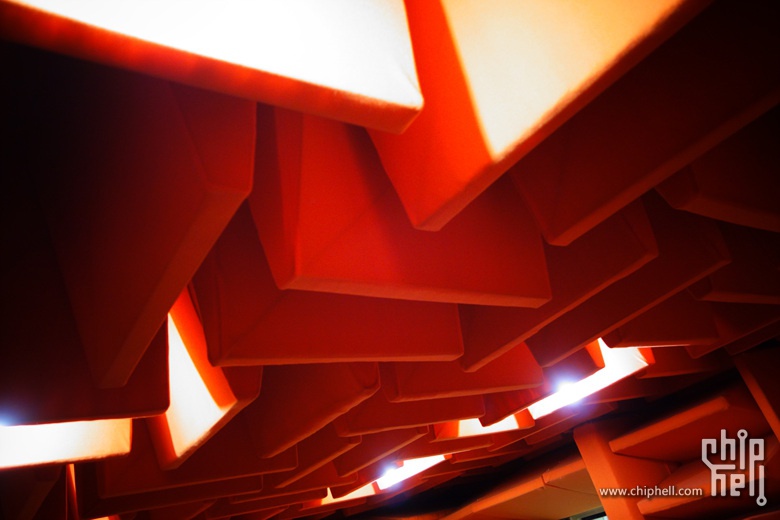

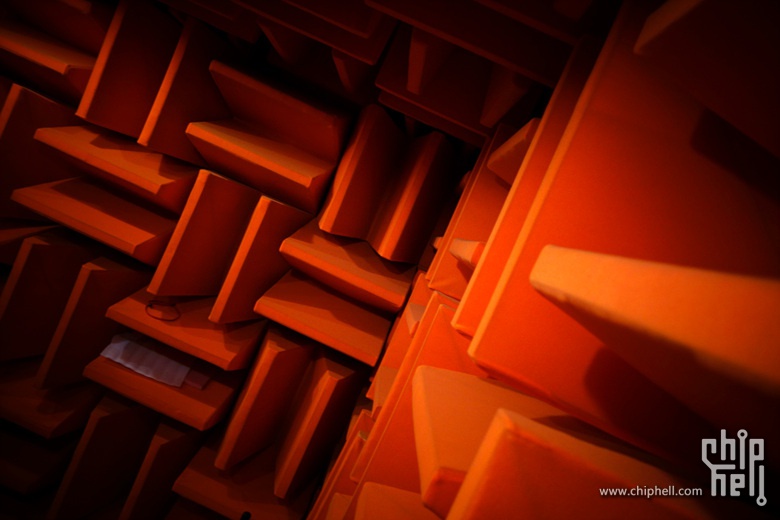

接下来是静音室测试风扇噪音的地方,四周贴满了吸音棉,这环境噪音只有19dB.




这里应该是孕育闪电侠的地方,一定是这样没错的,期待ASUS未来推出闪电侠系列产品~


最后是领导们访谈时间,至于说些什么,后面等公关公司的稿件了,虽然我知道大家未必感兴趣~
