有懂钢结构的小伙伴么，求助

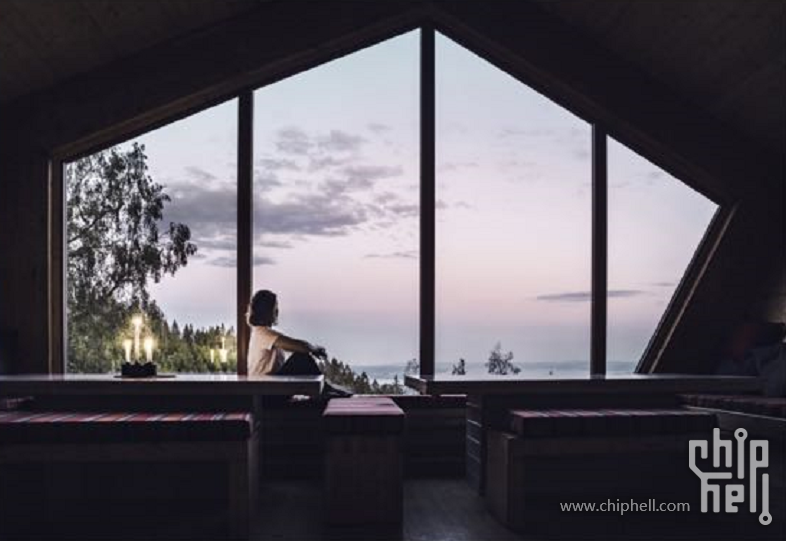

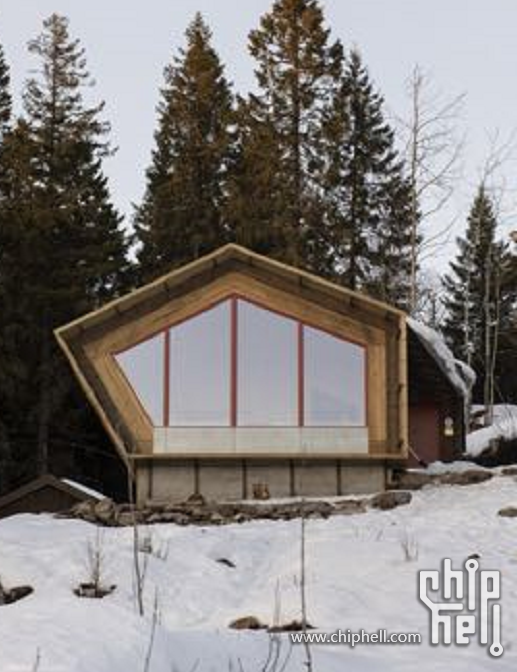

如图所示小房子，客户想做钢结构框架，直接焊接框架的话，总觉得这个墙面和顶不能有效的形成一个有效的受力系统，能牢固么？请教下各位吴彦祖，彭于晏，房子大概6*4米，怎么做合理

三个柱子上摆设？

你这压根就不存在梁柱体系啊····
图片是图片·那块应该是出挑的体系·看不到竖向构件·实际上应该是有标准梁柱的·

那三根不是柱子···是玻璃竖挺·

那是铝合金窗框，我也想有这样想过被客户无情打脸

私加建筑结构需要当地设计院出图盖章吧，私人做是违法的。没正规手续的话。

是的啊，但是内部结构应该是钢架焊接的主体成本比较低，就是不敢确定结构啊

···私人小木屋谁去纠结这个，不是大型项目，政府不让放自己地上了就自己拆掉，这些有钱人又不心疼这些东西的

跨度不大可以考虑直接做，看着没啥大问题

如果是装配式的话·采用的应该不是焊接的钢架· 用定制的角接件螺栓固定还来的稳妥些·变形量更好控制·

这样成本会高一点，所以客户是说可以接受直接焊接

焊接是你自己给自己找麻烦·相信我·你控不住变形量的·单框还好·组合的时候就脑壳痛了·

只做窗还是房子的主体要一起做？一层的话没什么难度

窗肯定是后期定制的

嗯，这个一般也是现场加工的多

类似加油站顶棚那种桁架结构式施工方式迎刃而解！

就一层的木屋吗？墙体也是木制的吗？如果木制墙体可以跟这个五边形钢结构配作的话，用焊接件没有问题，哪怕中间没有支撑……
哦，还是要问问这五边形到底有多大？

不一定要焊接，预制好，螺栓连接也行

只能说焊接结构不止你想象的那么脆弱。

这玩意肯定得用焊接啊。。栓接节点刚度太差

其实还有一种办法，那就是铆接，只是可操作性太差。不过我们是不是歪楼了，主要是考虑焊接好的不规则框架刚度够不够

铆接刚度也不行啊。。你这个肯定得限制转动做成刚接得。。

用铁棒做个模型验证一下不就知道了嘛

只要材料强度足够，什么形状都不成问题。焊接的强度理论上不就是比原材料高吗？

不用加柱子也能做出这种框架。 只要转折点做强一点，做成刚性节点，不要做铰接点就行了。 6米跨度很小的

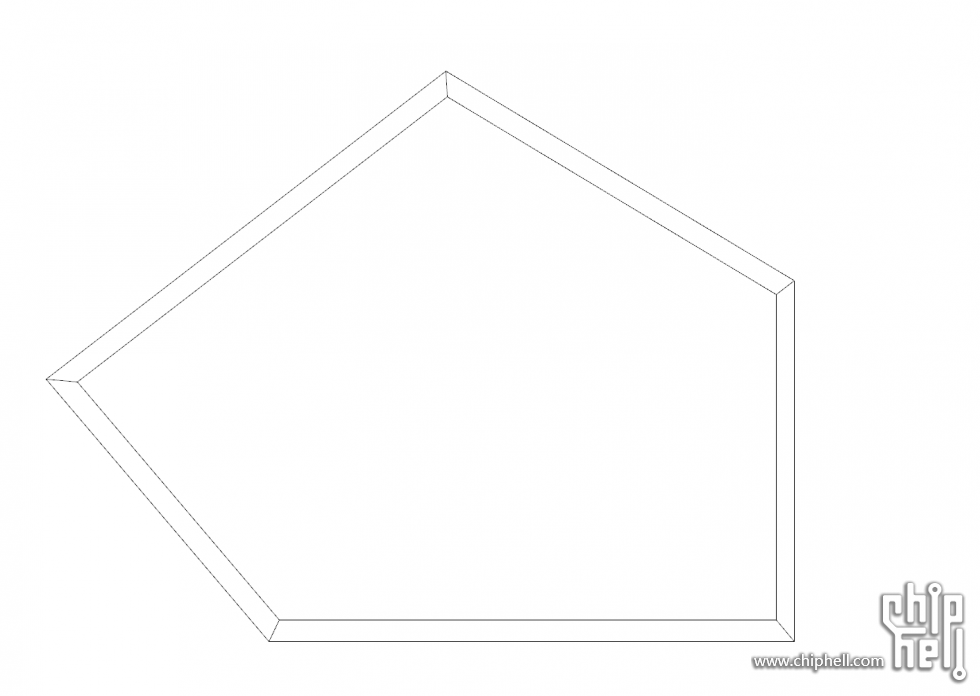

钢结构框架，扰动因素太多，不稳定性太高。没有去算，但按照经验，右上角连接必须加强刚性连接，左下角斜边能起到一定的支撑，但是因为是内斜，结构承受的力是自身自重+近乎于两倍的上部施加荷载，换句话来说，连接点就算能够做到不蹦，结构本身也可能被剪力给拗断了，这两个点处理不好，竖起来可能看着没事儿，但是就是个危房。

原图中是拼接木结构，而且用的看样子应该还是松木这种轻质木材，作为墙面的木材本身也起到了支撑和紧固的作用。

单层钢结构的话肯定算得下来，主体钢构件一般用螺栓连接的，焊接的地方比较少。侧面大窗的话估计得用幕墙体系，而且这种异形的玻璃得拼接，中间还得加框（隐框或明框）。。。

这结构焊接没问题，角位拼接处加筋板就可以了

转折点加强即可。可配加强版或加筋。6×4米高没有问题。宽度尺寸多少？内部支撑怎么搞？屋顶什么材料？ 重量多少？ 这个要考虑好。

宽6 高大概4-5M吧，深度8

你是要问这个么？凭经验的话左侧需要增加拉筋之类的东西。
这个形状有点像左侧的墙被屋顶压歪了，所以必须增加横向的拉力。回想起来我的建筑力学学得很垃圾，不过这都是简单的受力关系，高中生也能明白

三个柱子明显不只是窗框，在下面有延伸的

加三角板焊接吧

不，我说到是这个五边形钢结构的窗，每条边多长~~~


我觉得没问题，但前提是钢结构，不是铝合金结构，整座木屋的分量不是全部压在这个钢结构上的，最多承重1/4的木屋材料总重量，而且两侧和底部填充的木料也会承受一部分重量，采用中空的方管钢结构，也几乎可以忽略自重引起的变形，当然方管壁厚要厚一点~~~

比如截面100X100X5的冷拔无缝方管~~~哦，壁厚可以再厚一点，6~7mm，开4~5mm的坡口焊~~~
